Guía para la selección y uso de la bandeja de cable de paleta

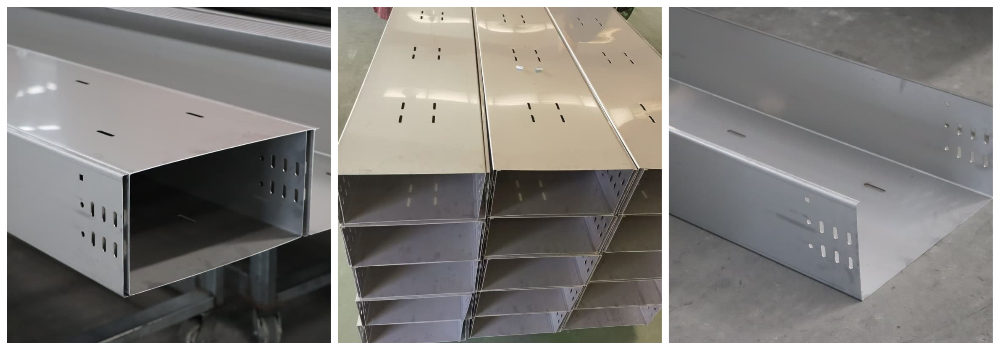

La bandeja de cable (soporte de cable) es el nombre completo de un sistema estructural rígido con cables muy soportados, que se compone de segmentos rectos, curvas, componentes, brazos (soportes del brazo) y perchas de bandejas o escaleras.
1) Cuando las bandejas de cables, las ranuras y sus soportes y perchas se usan en un entorno corrosivo, deben estar hechos de materiales rígidos resistentes a la corrosión, o el tratamiento anticorrosión debe adoptarse, y el tratamiento anticorrosión debe cumplir con los requisitos del entorno de ingeniería y la durabilidad.
2) En la sección con requisitos de prevención de incendios, el puente de cable puede agregar placas, redes y otros materiales resistentes al fuego o no inflamables a la escalera y una bandeja para formar una estructura cerrada o semiclosada, y tomar medidas como la recubrimiento de la firet-tool en la superficie del puente y sus soportes y colgadores, su resistencia general a los incendios debería cumplir con los requisitos de los requisitos de los códigos nacionales relevantes.
3) El puente de cable de aleación de aluminio no debe usarse en los lugares con altos requisitos de protección contra incendios.
4) La selección de la escalera de cables, el ancho de la paleta y la altura deben cumplir con los requisitos de la tasa de llenado. En circunstancias normales, la tasa de llenado en la escalera y la paleta de cable debe ser del 40% 50% y 50% 70% respectivamente, y el margen de desarrollo de ingeniería del 10% debe reservarse.
5) Al seleccionar el grado de carga de la bandeja de cable, la carga de trabajo uniformemente distribuida de la bandeja de cable no debe ser mayor que la carga distribuida uniformemente de la bandeja de cable seleccionada. Si el tramo real del soporte y el percha de la bandeja de cable no es igual a 2 m, entonces la carga distribuida de trabajo uniformemente debe cumplir con los requisitos.
6) Bajo la condición de cumplir con la carga correspondiente, las especificaciones y dimensiones de varios componentes y perchas deben coincidir con el segmento de línea recta y la serie de doblar el marco de paletas y escaleras.
7) Al seleccionar los dispositivos de flexión, arriba y hacia abajo de la bandeja de cable, no debe ser menor que el radio de flexión mínimo permitido del cable en la bandeja del cable.
8) Para bandejas de cable de acero con un tramo mayor que 6 my bandejas de cable de aleación de aluminio con un tramo mayor que 2 m o requisitos de rodamiento mayores que el grado D de carga, la resistencia, la rigidez y la estabilidad deben calcularse o probarse de acuerdo con las condiciones de ingeniería.
9) Cuando se colocan varios grupos de puentes de cable en paralelo a la misma altura, se debe considerar la distancia de mantenimiento y revisión entre los puentes de cable adyacentes.
